雾露河翡翠

B货翡翠图片_价格_鉴定方法

2017-09-23 16:24 来源: 作者:雾露河翡翠

什么是B货翡翠

英文单词bathe意思是“冲洗”,第一个字母是B,所以,冲洗过的翡翠统称B货翡翠。翡翠的冲洗当然不是用水,而是用强酸浸泡,腐蚀和溶解杂质、污点,使之清透明亮。 用强酸冲洗过的翡翠结构疏松,必须填充酸蚀后的裂隙,常用的手段就是用真空负压法注入透明树脂,这种树脂的折射率接近翡翠,抛光后,几乎与高档A货翡翠没有什么区别。但翡翠B货的颜色明显没有A货翡翠的颜色那么自然、纯正。 更多关于《B货翡翠》的知识,请点击这个链接查看:http://www.wuluhe.com/feicui/category1/2.html

B货翡翠漂白充填处理主要是去除翡翠中影响颜色和透明度的杂质,充填和掩盖翡翠中的裂隙降低翡翠的脆性以达到增加翡翠的美感,提高售价而获得高额利润的目的。市场常称之为B货翡翠。如充填时添加着色剂,则称之为B+C翡翠。所以漂白充填处理的对象一般是中低档的首饰和坯料。

B货翡翠的制作过程

1、原料的选择和前期处理

进行B处理的翡翠一般选择中低档、中粗粒结构 和裂隙多的翡翠。如豆种、花青、白底青等原料,而纤维状细粒结构和裂隙很少的翡翠一般不做此处理。对于进行处理的手镯原料,需用耐酸耐碱的不锈钢丝捆扎固定,其目的是防止镯料在处理过程中相互碰撞,特别是处理后镯料结构松化,易造成破碎。

B货翡翠的制作原料

2、酸处理

将待处理翡翠原料放入浓硝酸和氢氟酸混合液中加热。温度范围为90摄氏度—100摄氏度之间,如果温度大于100度,酸液沸腾,极易挥发,短时间内酸液即失去作用。而在90度左右温度下既可以加快反应速度发挥酸液与翡翠中亚铁离子和铁离子的作用去除黄色和脏底,又可以减少挥发延长酸液的 使用期限。反应一段时间以后从酸液中取出翡翠原料放入清水中,提高温度,沸腾后取出,重新换上清水,再加热至沸腾。如此重复3—4次,目的是清洗掉渗入翡翠中的酸液,由于翡翠晶粒之间或裂隙中的着色物质被酸溶解带走,从而使翡翠底色发白。发干,不透明,这时翡翠结构已受到一定程度的破坏。

酸处理

3、碱处理

酸处理后经过清水洗涤的翡翠原料放入烧碱溶液中加热至90度左右,既中和了酸液,同时由于强碱作用,加速裂隙的扩大从而进一步松化了翡翠结构,上述酸处理和碱处理的过程重复进行多次,可根据原料颗粒度的大小或结构的致密程度进行调整,一般为数十天不等。由于翡翠的矿构组成不尽相同,酸处理时,翡翠样品酸蚀速度和处理效率有很大的不同。有些翡翠甚至在酸处理后也不适合充填。一般来说杂质越多酸蚀速度越快。所需处理时间越短。同时,翡翠结构的松化和被破坏程度与原来翡翠的结构致密程度有关也与强酸强碱的浓度和处理时间的长短有关。如果原来晶粒较细而致密的翡翠原料浸泡的时间越短。其结构受到破坏程度就越轻;如果原来的结构较粗而松散,加上处理的时间又较长,其结构受到的破坏就较强。处理过程中由于酸碱溶液在反应温度下易挥发,换液次数多,酸碱溶掖浓度高,成本就提高了。但处理时间可相应缩短;反之换液次数少成本相应降低。酸碱溶液因挥发而浓度降低导致处理时间延长。因此为了达到净化松化翡翠原料的目的,必须根据待处理原料选择经济合理的酸碱浓度、换液次数、处理温度及处理时间。经过反复酸碱处理后的翡翠结构非常疏松,轻触即有颗粒脱落,因此钢丝固扎有效地减少了镯料的破碎率。

4、注胶充填处理

酸碱处理翡翠的过程呈沿着颗粒间隙进行的因而导致其结构疏松,充填树脂不仅为了胶结已成为松散状的结构提高其强度也为了这到增加透明度的目的。酸碱处理后的翡翠经中和清洗后放入烘箱中烘干再移入高压釜中,密封后抽真空,然后将环氧树脂和固化剂二乙醇胺以一定比例混合,加热降低其粘度然后加入高压釜中。此时继续保持抽真空状态一段时间,然后关闭真空泵,恢复常压再在高压釜内加入一定压力。其目纳是为了使树脂能完全进入翡翠松化的结构中,取出翡翠原料。加热至其表面固化即完成B处理过程。处理后的材料可进行抛磨成型、雕刻等后期工序。注色充填、抛光后的最终样品,左为染色注胶充填后的样品。右为只经过注胶充填的样品。

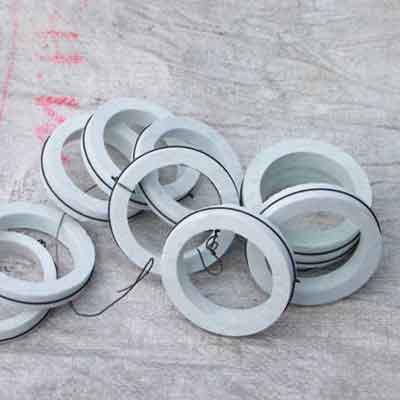

铁丝加固,防止酸泡的时候散开

5、着色处理

注胶充填处理前,可根据客户需要进行染色处理,在原料表面点染颜料。颜料分为油溶和水溶两种,分别称为油性染料和水性染料;可点染也可浸染;可染同种颜色,也可以同时染多种颜色。染色后再进行注胶充填处理,更显得自然柔和,且稳定不易褪色。

注胶,着色。

6、打磨抛光

B货翡翠的表面处理 翡翠经过注胶处理后再进行抛光等后续处理,使表面平滑,光泽增加,网状龟裂纹不易出现,光彩夺目。

打磨抛光

7、成品效果

B货成品

8、批发商在柜台上销售B货

柜台销售

翡翠B货的鉴别

B货翡翠,是经过了化学处理的,它的晶体结构已经被化学药物破坏了,表面一般会留下痕迹,B货翡翠的鉴定特征如下:

1、看光泽。B货翡翠直观上整体泛白色,显雾感。

2、看酸蚀纹。

放大镜观察表面有明显蜘蛛网状酸蚀纹。

B货翡翠的酸蚀纹



3、听声音

如果将B货的翡翠手镯轻轻互相敲击,他们之间所发出来的声音相比之下会比较的浑浊,不如A货的翡翠手镯相互敲击之下发出的声音清脆。

B货的翡翠手镯内部结构又被胶质充填过,相比之下,内部结构会比较疏松,并且自身的硬度相比A货的翡翠手镯也是低了一些。敲击时所发出来的声音是和翡翠手镯的硬度有一定的关系的。轻轻敲击翡翠手镯引起了翡翠的震动从而发出声音,而音调的高低和物体的硬度是有直接关系的。也就是说在其他条件都一样的情况下翡翠手镯的硬度越高,它能够发出来的音调也就越高。

所以敲击翡翠手镯听声辨真伪还真的可以算是一个简便而又科学的方法,但是这种办法不适宜外行、初学者。外行无法分辨到底A货翡翠清脆的敲击声是什么样,平常听的太少了。

4、紫外灯检测。

B货翡翠在荧光灯下有较强的荧光。

B货翡翠的价格

A货和B货之间差价可能几倍到几十倍不等。B货和C货虽不是纯天然翡翠玉石,但毕竟也是一种科技成果,能起到装饰作用,B货和C货翡翠只要价格不要太离谱,也是物有所值的,因为毕竟不是所有人都消费得起A货。

我们要从两个方面看待B货翡翠,因为其外观和高档A货翡翠基本一样,普通消费者很难鉴别,如果商家是拿来充当高档翡翠卖高价,那这种行为就是欺骗消费者;但如果商家以较低的价格出售并明确表示不是A货,那我们又可以用几百上千的比较低的价格享受到上万甚至几十万的高档翡翠来打扮自己,这未尝不是一个你情我愿的好事。

翡翠B货戴久了是不是会变色

1、翡翠B货,随着佩戴时间的推移,是一定会褪色的。因为其颜色是由颜料、硫酸等强侵染的。因此色素很不稳定。佩戴时,由于日晒、体温等方面的影响,其颜色会扩散、变浅。

2、其实,翡翠B货颜色有变化,并不是其主要弊端。因为染色翡翠多由化学成份制成,因此,随着佩戴久了,这些化学成分会逐渐扩散,同时随着皮肤毛孔的扩张,进入体内,造成皮肤过敏,甚至致癌等不良结果。(随便上网一搜,就可以看到很多因为佩戴假货翡翠而致使皮肤过敏的帖子)。

3、当然,这也是因人而异的。好比方,有人只能带纯金纯银,否则都会过敏。而有些人,即使带藏银的,合金的都没关系。而翡翠B货,也是,也是有个别人是不怕这些化学染料的侵入的。

4、如果单单从价格来看,翡翠B货当然要比天然翡翠便宜。但是是否真的实惠就仁者见仁了。为什么,因为一个内行人,看着佩戴假翡翠的人,是从内心很看不起的。这种面子上面的丧失,不知道是否就不觉着“实惠”了。就像,我身边有很多买LV专柜货品的朋友,她们最受不了的就是买仿品LV皮包的了。这些背假包的人,似乎以为可以以假乱真,以为买到了超A货,仿的极像的包包了,殊不知,对于只背真包的人来说,一眼就可以看穿这些人背的是仿品。还要“大张旗鼓”的满街走,其实已经被人看弯了。当然,我在这里不是鼓吹每个人都要买真LV包。消费不同,因人而异,而我的原则就是,如果买不起真的LV包,也可以花几百元买真的NIKE、李宁这些价位的包包,即使还买不起,也可以背一个心爱的布包,环保又实用。没必要为了面子去背假货。

5、当然,还有一些人,购买假货翡翠,原因不同于背假包。也许仅仅就是为了装饰。或许是为了搭配某件服装,自然没有必要购买价格不菲的真翡翠。俗语说“有存在,是由于有需求”,假货充市,是因为很多人需求。因此,这些人就另当别论了。不过,还是建议不要贴身带,可以外带。

在线问答交流 (不用登陆、免费鉴定)

提问要求:1)请在阳台、窗户边的自然光下拍照;不能在室内灯光下拍照,灯光会导致玉石变色;2)图片必须清晰、明亮,请传3张图片;3)需要说明尺寸大小、也可用硬币做参照物。

  • (←添加图片)
最新问答

热词

热搜关键词:
Copyright © 2009-2017 雾露河翡翠 版权所有 粤ICP备17077479号-1
本站内容来源于互联网,如有图文侵权,请联系管理员删除,邮箱:75302193@qq.com
违法和不良信息举报电话:4008353331
中国互联网举报中心 电话:12377
